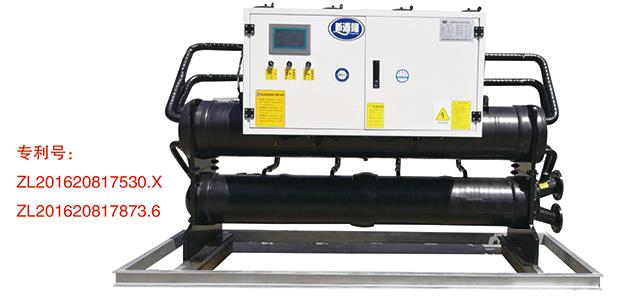

污水源熱回收熱泵機組(洗浴中心專用)
污水源熱回收熱泵機組系統主要由污水源熱泵機組、砂濾罐、預熱換熱器、清洗裝置、預熱水箱、蓄熱水箱、相應循環水泵及連接管路等組成,用于浴室的廢水熱能回收,將洗浴廢水與污水源熱泵系統進行有機結合,先將洗浴廢水與自來水在預熱換熱器內進行換熱,提高自來水的進水溫度,然后再污水源熱泵系統中進行加熱,充分有效利用洗浴廢水中的熱能,有效提高洗浴熱水的出水溫度,節能環保,具有很好的實用性。同時,在夏季時,可以利用污水源熱泵制取冷凍水,用于房間內部洗浴供冷的場所,如大廳、客房等等。
一噸43度熱水耗電3~4度
本公司鄭重應承:
在污水源溫度30C以上,井水15C- 16C的情況下,產水40C- .43C,每方水耗電4度左右,如達不到上述效果,公司承擔客戶的改造成本費用及退貨。
節能源理:
污水源熱泵機組充分利用洗浴廢水中的熱量。對浴池用水現狀進行了解分析,在洗浴過程中只消耗幾攝氏度的溫差,污水溫度在33C- 36C左右,直接排放洗浴污水浪費了大量資源。如今節能減排,開發利用可再生資源,是我國經濟可持續發展的一項重要內容,利用新工藝、新方法代替能夠減少燃煤對大氣的污染,節約不可再生能源是大勢所趨。因此,我公司設計了一種可行的節能系統方案,此方案采用了技術可行的換熱設備,回收了洗浴污水中大量余熱,使熱量得到了充分的利用。

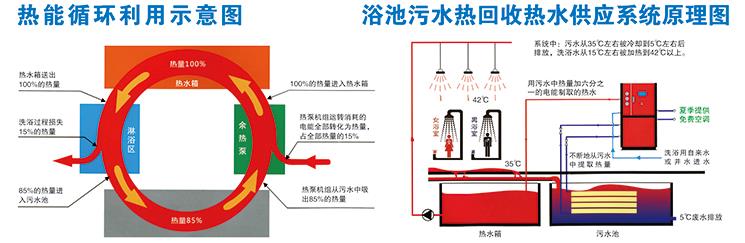

運行原理:
首先,將原浴池排水系統改造集中儲存,經過過濾器除污后,由水泵將33C- -36C的廢水輸送到換熱器熱水側,然后用水泵將17C的地下水輸送到換熱器冷水側,在經過機組充分提取后排入下水道。
利用余熱回收的經濟效益:
將1噸水溫度升高1度需要1000千卡熱量,1KG較好的鍋爐用大塊煤熱量約為5500千卡,浴池專用鍋爐一般效率為80%,因此,根據以上公式得出,將1噸水溫度升高1度需要0.23KG煤。
按照我公司設計的浴池余熱回收系統將地下水溫度升高15C,因此: 1噸水可節約3.4KG煤,浴池按照一天60噸水(按160客流量計算)的用量,每天浴池能節約205KG煤,市場價格按照大塊煤700元一噸來計算,因此,單就用煤量來說,浴池每天在用煤上能節約人民幣143元,每月能節約4290元,年節約51480元。換而言之,針對每位顧客的洗浴成本降低了1.5元/每人成本。
綜上所述,采用我公司的污水源熱泵機組后運行成本降低,經過實踐檢驗是非常值得推廣和使用的。廣泛適用于賓館、大眾洗浴、游泳館等場所。

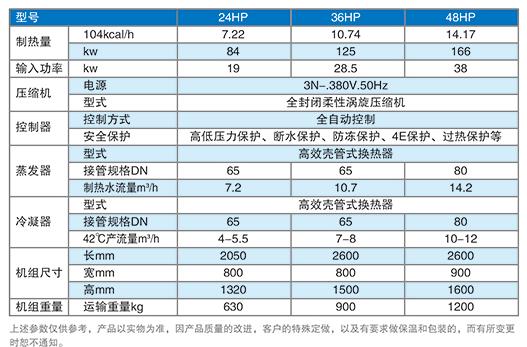

性能參數
